1 MFS高可用

Pacemaker是整个高可用集群的控制中心，用来管理整个集群的资源状态行为，客户端通过 pacemaker来配置、管理、监控整个集群的运行状态。Pacemaker利用集群基础架构(Corosync或者 Heartbeat)提供的消息和集群成员管理功能，实现节点和资源级别的故障检测和资源恢复，从而最大程度保证集群服务的高可用。

Pacemaker仅是资源管理器，并不提供集群心跳信息，由于任何高可用集群都必须具备心跳监测机制，Pacemaker的心跳机制主要基于 Corosync或Heartbeat来实现

FENCE设备：集群可能会要求节点关闭电源以保证共享数据和资源恢复的完整性， Pacemaker引人了节点隔离机制，而隔离机制主要通过 STONITH进程实现。 STONITH是一种强制性的隔离措施， STONINH功能通常是依靠控制远程电源开关以关闭或开启节点来实现。在 Pacemaker中， STONITH设备被当成资源模块并被配置到集群信息 CIB中，从而使其故障情况能够被轻易地监控到。集群管理器要隔离某个节点时，只需 STONITHd的客户端简单地发出 Fencing某个节点的请求， STONITHD就会自动完成全部剩下的工作，即配置成为集群资源的 STONITH设备最终便会响应这个请求，并对节点做出 Fenceing操作

2 Master端的数据共享(iscsi)

iSCSI是一种存储设备远程映射技术，它可以将一个远程服务器上的存储设备映射到本地，并呈现为一个块设备。从普通用户的角度，映射过来的磁盘与本地安装的磁盘毫无差异。ISCSI通过TCP/IP技术，将存储设备端透过iscsi target(iscsi 目标端)功能，做成可以提供磁盘的服务器端，再透过iscsi initiator(iscsi初始化用户)功能，做成能够挂载使用使用iscsi设置来进行磁盘的应用了

（1）server2作为iscsi文件系统的服务端

• 解除挂载（server2作为chunk解除挂载）

[root@server2 ~]# umount /mnt/chunk1/[root@server2 ~]# fdisk /dev/vdbWelcome to fdisk (util-linux 2.23.2).Changes will remain in memory only, until you decide to write them.Be careful before using the write command.Command (m for help): dSelected partition 1Partition 1 is deletedCommand (m for help): pDisk /dev/vdb: 10.7 GB, 10737418240 bytes, 20971520 sectorsUnits = sectors of 1 * 512 = 512 bytesSector size (logical/physical): 512 bytes / 512 bytesI/O size (minimum/optimal): 512 bytes / 512 bytesDisk label type: dosDisk identifier: 0xddafcca9   Device Boot      Start         End      Blocks   Id  SystemCommand (m for help): wThe partition table has been altered!Calling ioctl() to re-read partition table.Syncing disks.[root@server2 ~]# cat /proc/partitions major minor  #blocks  name 252        0   20971520 vda 252        1    1048576 vda1 252        2   19921920 vda2 253        0   17821696 dm-0 253        1    2097152 dm-1 252       16   10485760 vdb

（2）安装iscsi文件系统

yum install targetcli -y

• 开始划分共享的设备

[root@server2 ~]# targetcli Warning: Could not load preferences file /root/.targetcli/prefs.bin.targetcli shell version 2.1.fb46Copyright 2011-2013 by Datera, Inc and others.For help on commands, type 'help'./> lso- / ......................................................................................................................... [...]  o- backstores .............................................................................................................. [...]  | o- block .................................................................................................. [Storage Objects: 0]  | o- fileio ................................................................................................. [Storage Objects: 0]  | o- pscsi .................................................................................................. [Storage Objects: 0]  | o- ramdisk ................................................................................................ [Storage Objects: 0]  o- iscsi ............................................................................................................ [Targets: 0]  o- loopback ......................................................................................................... [Targets: 0]/> /backstores/block create  my_disk /dev/vdbCreated block storage object my_disk using /dev/vdb./> /iscsi create iqn.2020-11.org.westos:strage1Created target iqn.2020-11.org.westos:strage1.Created TPG 1.Global pref auto_add_default_portal=trueCreated default portal listening on all IPs (0.0.0.0), port 3260./> /iscsi/iqn.2020-11.org.westos:strage1/tpg1/luns create /backstores/block/my_diskCreated LUN 0./> /iscsi/iqn.2020-11.org.westos:strage1/tpg1/acls create iqn.2020-11.org.westos:westoskeyCreated Node ACL for iqn.2020-11.org.westos:westoskeyCreated mapped LUN 0.

（3）安装iscsi客户端（server1和server5）

yum install iscsi-initiator-utils.x86_64 -y

• key检查，编辑配置文件：vim /etc/iscsi/initiatorname.iscsi，和在服务器端设立的key一致

InitiatorName=iqn.2020-11.org.westos:westoskey

• 开启iscsid服务：systemctl start iscsid.service

（4）发现设备和登陆设备

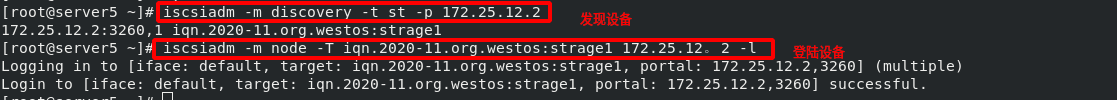

iscsiadm -m discovery -t st -p 172.25.12.2 ## 发现设备iscsiadm -m node -T iqn.2020-11.org.westos:strage1 172.25.12.2 -l ## 登陆2共享出来的设备

（5）给共享的设备分区

[root@server1 ~]# fdisk /dev/sdaWelcome to fdisk (util-linux 2.23.2).Changes will remain in memory only, until you decide to write them.Be careful before using the write command.Command (m for help): nPartition type:   p   primary (0 primary, 0 extended, 4 free)   e   extendedSelect (default p): pPartition number (1-4, default 1): First sector (2048-20971519, default 2048): Using default value 2048Last sector, +sectors or +size{   K,M,G} (2048-20971519, default 20971519): Using default value 20971519Partition 1 of type Linux and of size 10 GiB is setCommand (m for help): pDisk /dev/sda: 10.7 GB, 10737418240 bytes, 20971520 sectorsUnits = sectors of 1 * 512 = 512 bytesSector size (logical/physical): 512 bytes / 512 bytesI/O size (minimum/optimal): 512 bytes / 512 bytesDisk label type: dosDisk identifier: 0xddafcca9   Device Boot      Start         End      Blocks   Id  System/dev/sda1            2048    20971519    10484736   83  LinuxCommand (m for help): w The partition table has been altered!

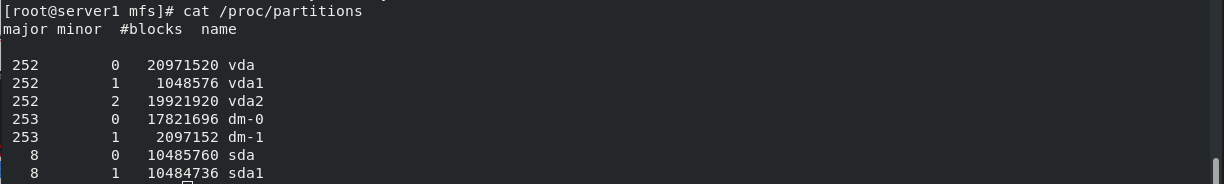

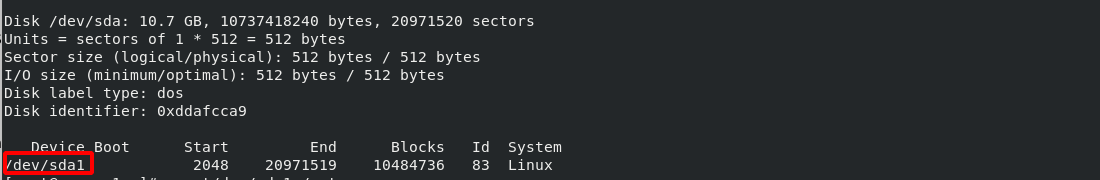

fdisk -l

• 格式化分区：mkfs.ext4 /dev/sda1

• 挂载格式化后的分区：/dev/sda1，将（server1）master端的数据目录同步到server5的master端

[root@server1 ~]# mount /dev/sda1 /mnt[root@server1 ~]# cd /var/lib/mfs/  ## mfs的数据目录[root@server1 mfs]# lschangelog.0.mfs  changelog.3.mfs  metadata.crc  metadata.mfs.back.1  stats.mfschangelog.2.mfs  changelog.4.mfs  metadata.mfs  metadata.mfs.empty[root@server1 mfs]# cp -p * /mnt/ ## 带权限拷贝/var/lib/mfs的所有数据文件到/dev/sda1上[root@server1 mfs]# cd /mnt/[root@server1 mnt]# lschangelog.0.mfs  changelog.3.mfs  lost+found    metadata.mfs         metadata.mfs.emptychangelog.2.mfs  changelog.4.mfs  metadata.crc  metadata.mfs.back.1  stats.mfs[root@server1 mnt]# chown mfs.mfs /mnt/ ## 当目录属于mfs用户和组时，才能正常使用[root@server1 mnt]# cd[root@server1 ~]# umount /mnt/[root@server1 ~]#  mount /dev/sda1 /var/lib/mfs/ ## 将/dev/sda1上的数据挂载到/var/lib/mfs/目录下[root@server1 ~]# dfFilesystem            1K-blocks    Used Available Use% Mounted on/dev/mapper/rhel-root  17811456 1275780  16535676   8% /devtmpfs                 495352       0    495352   0% /devtmpfs                    507372   54192    453180  11% /dev/shmtmpfs                    507372   13292    494080   3% /runtmpfs                    507372       0    507372   0% /sys/fs/cgroup/dev/vda1               1038336  135076    903260  14% /boottmpfs                    101476       0    101476   0% /run/user/0/dev/sda1              10189076   41788   9606668   1% /var/lib/mfs[root@server1 ~]# cd /var/lib/mfs/ ## [root@server1 mfs]# lschangelog.0.mfs  changelog.3.mfs  lost+found    metadata.mfs         metadata.mfs.emptychangelog.2.mfs  changelog.4.mfs  metadata.crc  metadata.mfs.back.1  stats.mfs

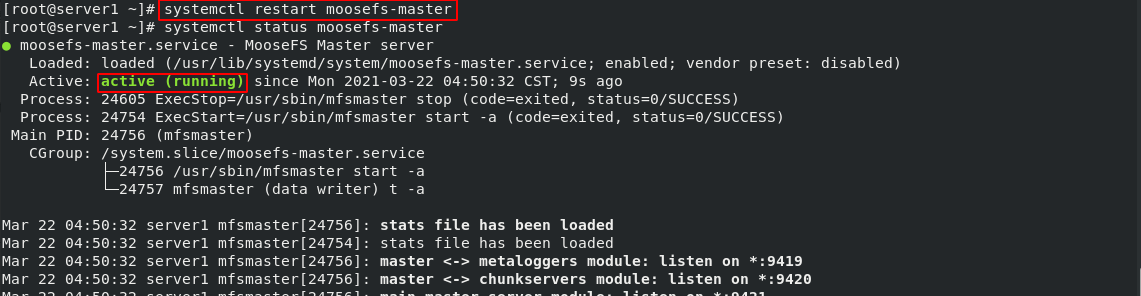

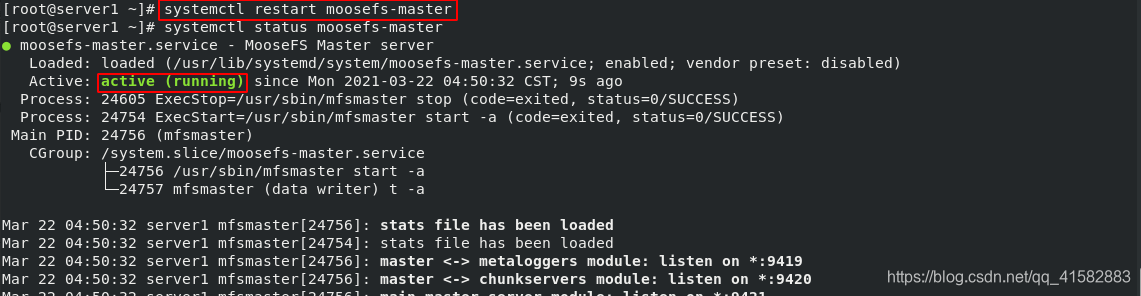

服务开启成功，就说明数据文件拷贝成功，共享磁盘可以正常使用

systemctl restart moosefs-master

• server1解除/dev/sda1的挂载：

umount /dev/sda1

（6）server5共享server1的mfs的数据

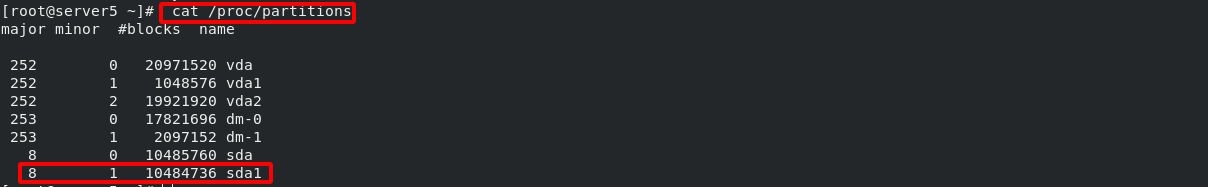

• 同步分区：partprobe

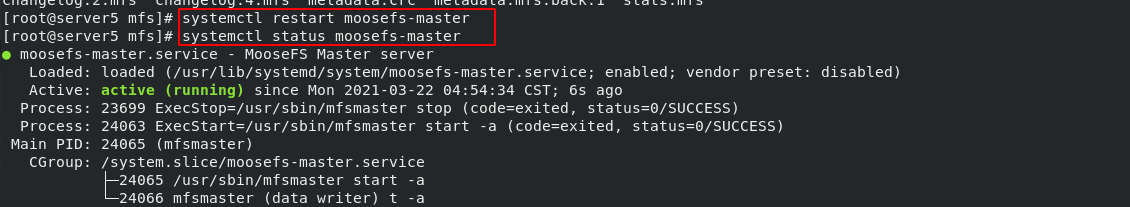

[root@server5 ~]# mount /dev/sda1 /var/lib/mfs  ## 首动挂载共享磁盘，同步server1的master数据[root@server5 ~]# cd /var/lib/mfs[root@server5 mfs]# lschangelog.0.mfs  changelog.3.mfs  lost+found    metadata.mfs.back    metadata.mfs.emptychangelog.2.mfs  changelog.4.mfs  metadata.crc  metadata.mfs.back.1  stats.mfs[root@server5 mfs]# systemctl restart moosefs-master  ## 服务可以开启，数据共享成功[root@server5 mfs]# umount /dev/sda1 ## 解除挂载

server1和server5

• 编辑mfs的服务配置文件：vim /usr/lib/systemd/system/moosefs-master.service

• 重新加载配置文件：systemctl daemon-reload
• 重启服务：systemctl restart moosefs-master

3 Pacemake的部署（高可用）

（1）编辑安装Pacemake的仓库文件：

[dvd]name=rhel7.6baseurl=http://172.25.12.250/rhel7.6gpgcheck=0[dvd1]name=HighAvailabilitybaseurl=http://172.25.12.250/rhel7.6/addons/HighAvailabilitygpgcheck=0

（2）安装软件（server1和server5）

yum install -y pacemaker  pcs psmisc  policycoreutils-python -y

• 启动：systemctl enable --now pcsd.service

（2）集群各节点之间进行认证

• 在集群各节点上给hacluster用户设定相同的密码： echo westos|passwd --stdin hacluster，hacluster用户在安装pcs时自动创建
• 也可以新建一个用户，但是在集群各节点上必须有一个一模一样的账号，而且账号的密码也必须相同
• 验证hacluster用户：pcs cluster auth server1 server5，输入的用户名必须为pcs自动创建的hacluster用户，否则不能添加成功

（3）创建并启动名为mycluster的集群，其中server1、server4为集群成员

pcs cluster setup --name mycluster server1 server5

• 开机自动开启pacemaker（资源管理）和corosync（心跳监测）服务

pcs cluster start --allpcs cluster enable --all

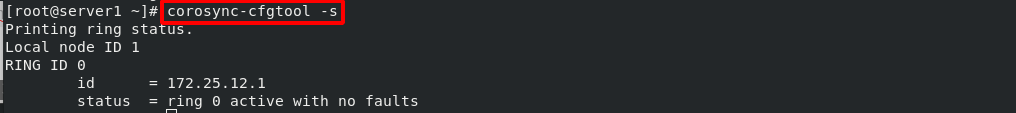

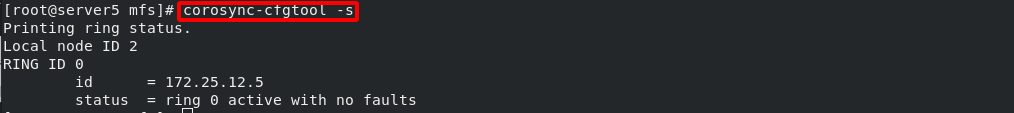

• 查看节点状态：corosync-cfgtool -s

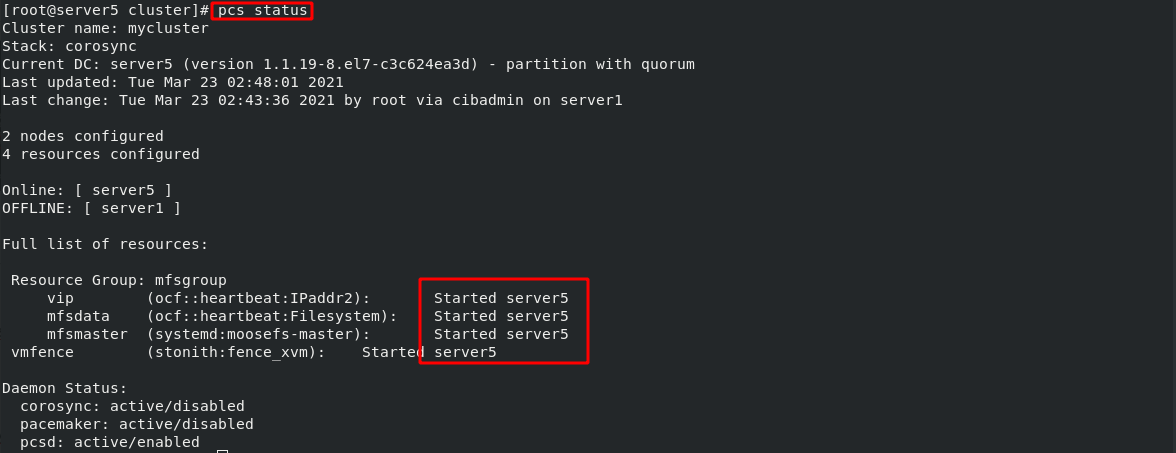

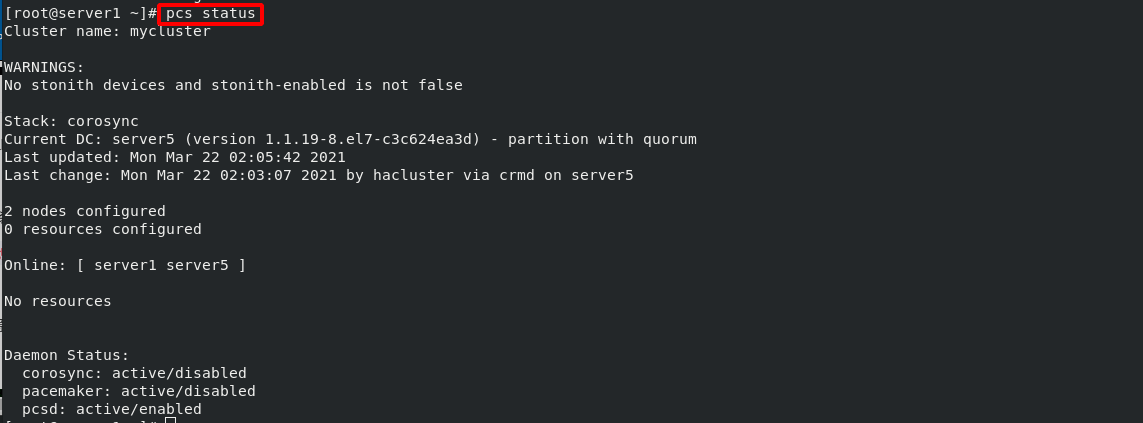

• 查看集群的状态：pcs status

• 检查集群服务是否正常：crm_verify -LV

• 有 Fencing设备时，禁用STONITH 组件功能在 stonith-enabled=“false”

pcs property set  stonith-enabled=false

（4） pcs创建集群资源

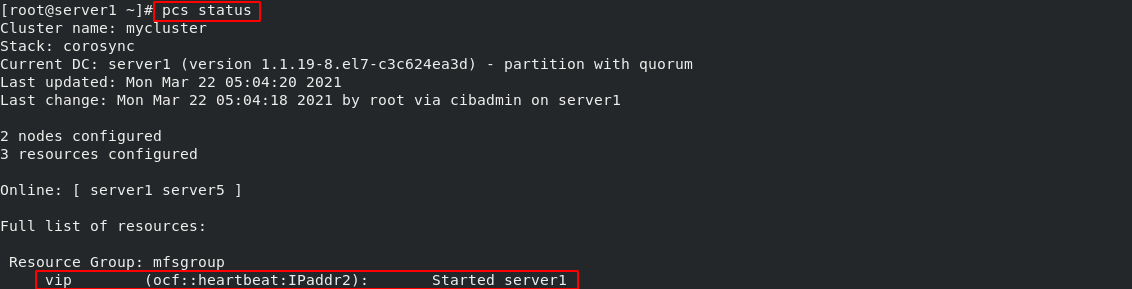

• 给集群添加虚拟的VIP资源，利用ocf💓IPaddr定义一个vip资源

pcs resource create vip ocf:heartbeat:IPaddr2 ip=172.25.12.100 cidr_netmask=32 op monitor interval=30s

• 编辑dns文件（server1～server5）：vim /etc/hosts

172.25.12.100  mfsmaster

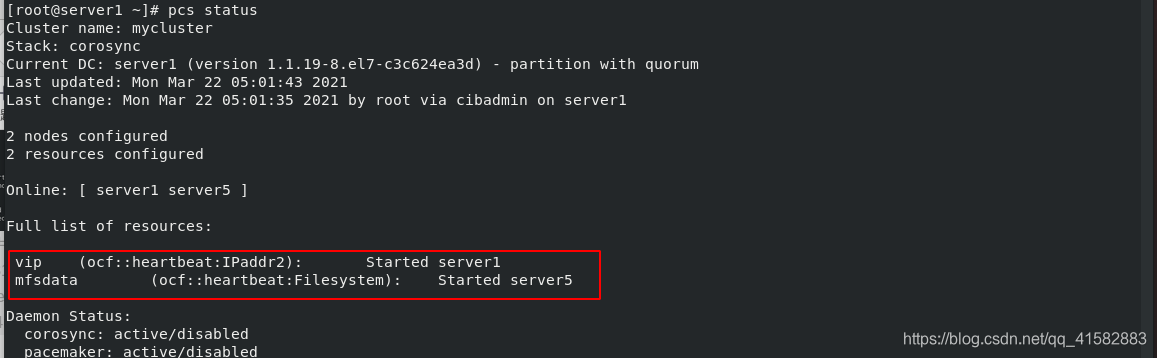

• 创建mfsdata的资源

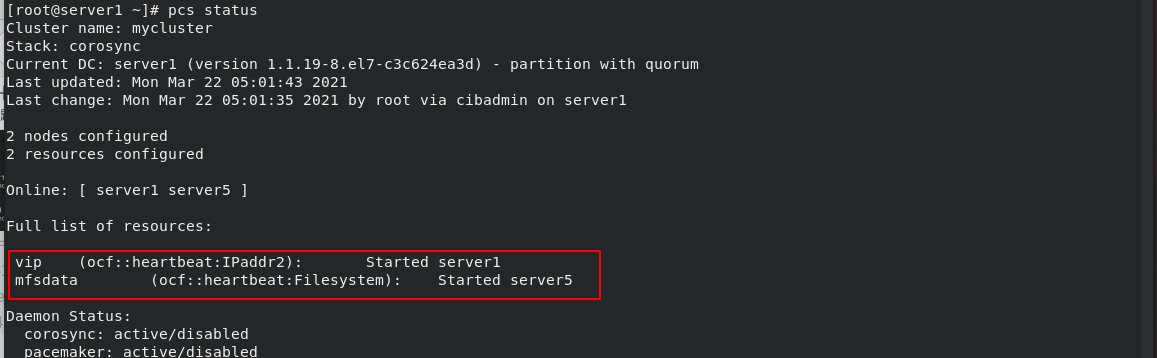

pcs resource create mfsdata ocf:heartbeat:Filesystem device=/dev/sda1 directory=/var/lib/mfs/ fstype=ext4 op monitor interval=30s

• 创建mfsd文件系统的资源

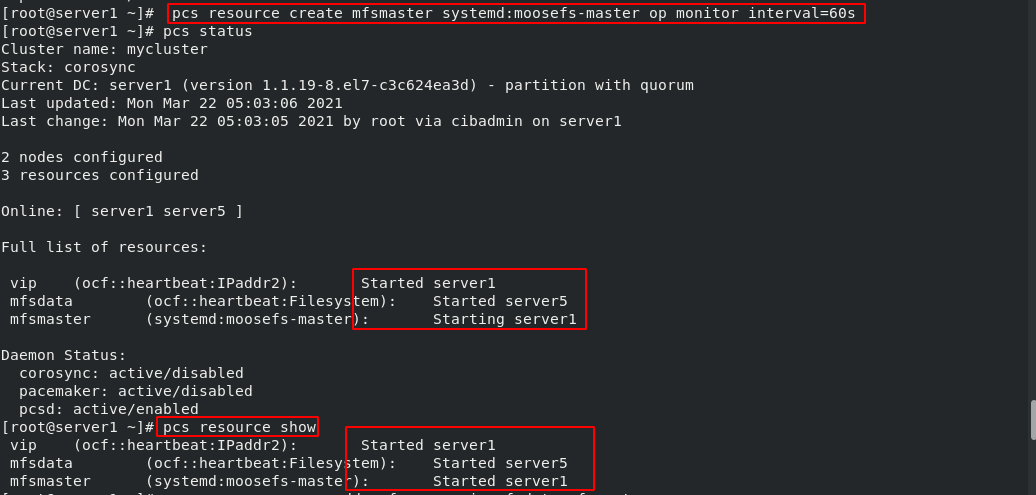

pcs resource create mfsmaster systemd:moosefs-master op monitor interval=60s

• 把服务集中在一台主机上，其中添加的顺序是有严格限制的,按照资源添加的顺序,进行添加

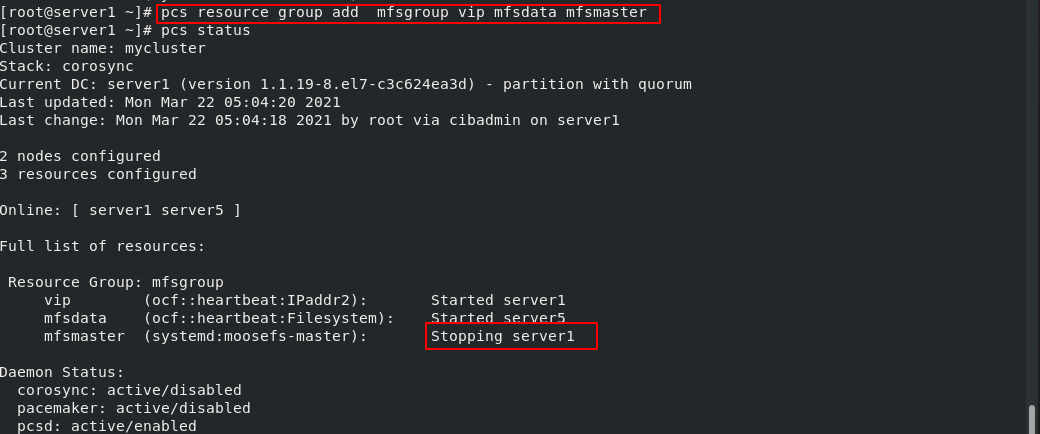

pcs resource group add  mfsgroup vip mfsdata mfsmaster

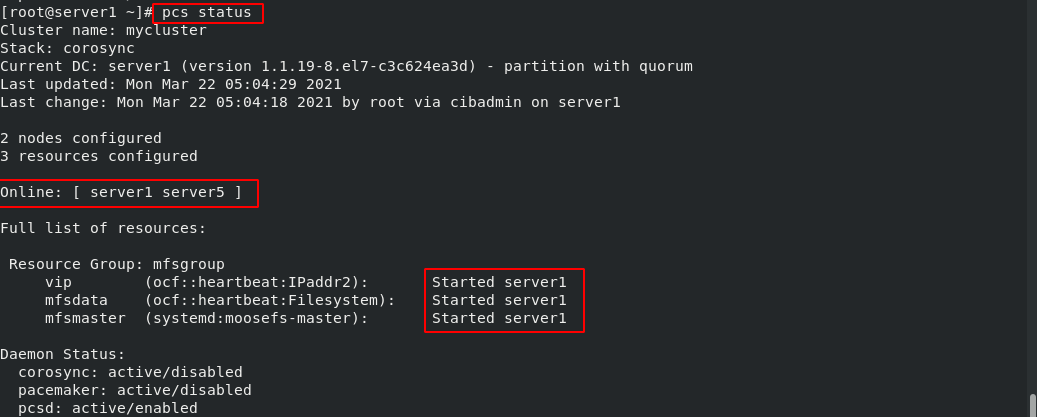

• 此时服务已集中在一台主机上了

（5）测试

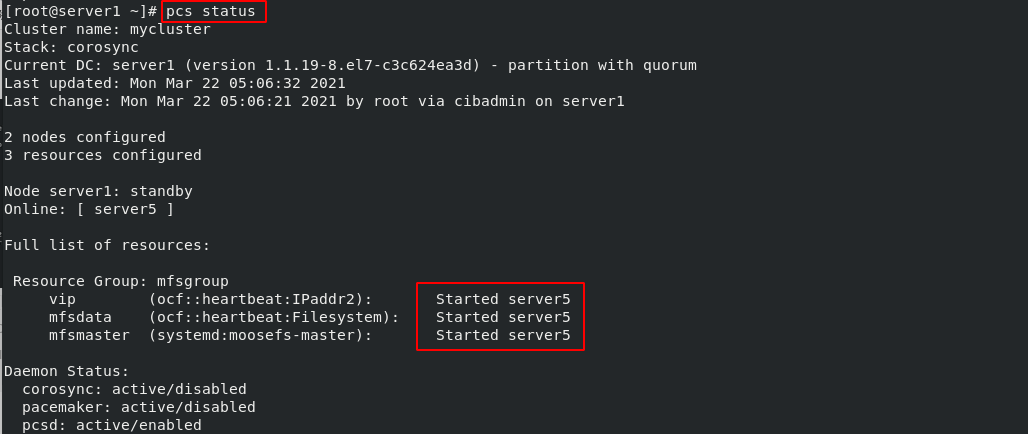

• 让server1失效并处于待机状态，发现backup master上的服务迁移到master上也就是server5

pcs node standby

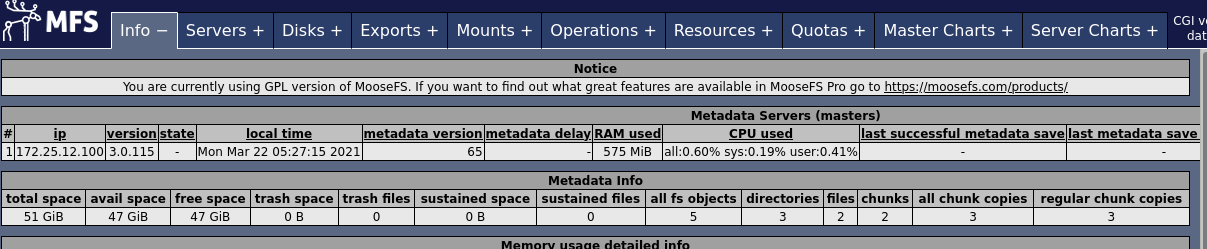

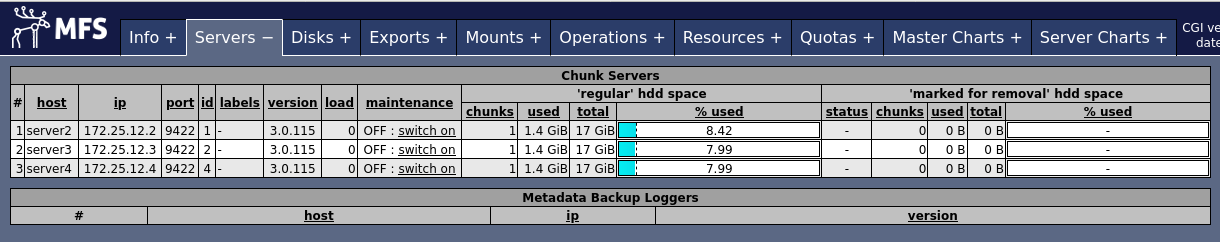

• 浏览器端测试：

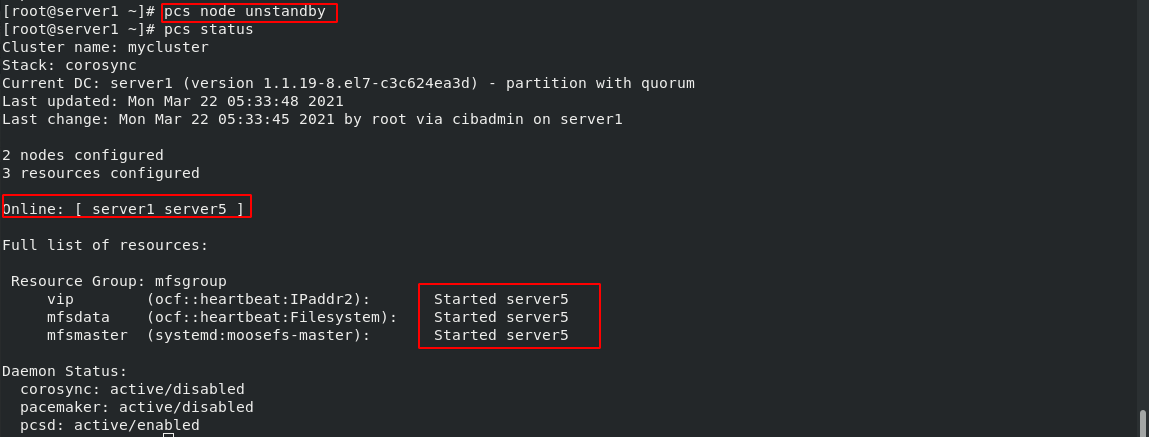

• 让server1处于online状态：pcs node unstandby,server1设置为 unstandby状态以后，server1的状态为Online，但是运行在server5上的资源并不会迁移

4 Fence的部署

（1）

• 关闭防火墙：systemctl stop firewalld.service

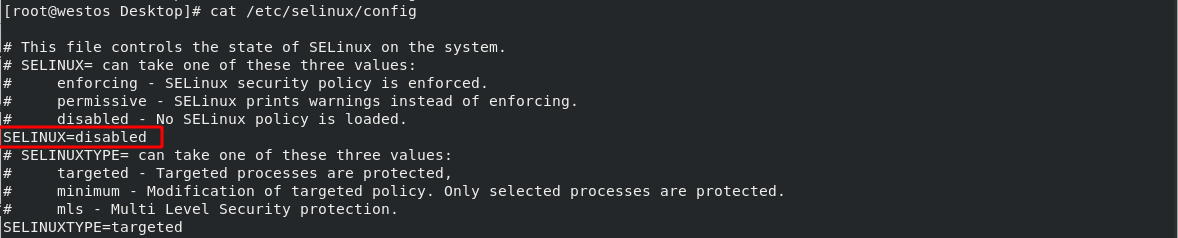

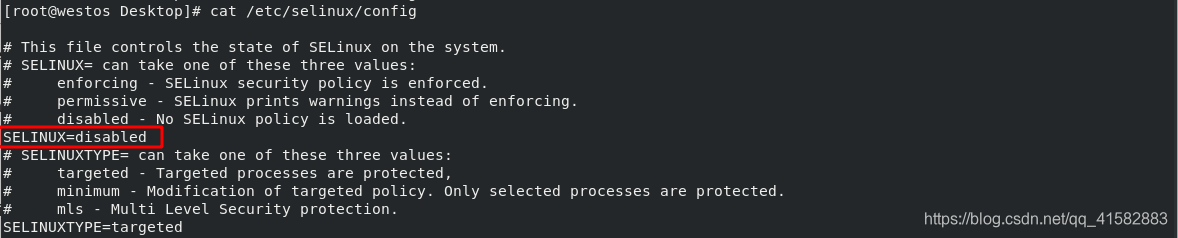

• 关闭selinux：vim /etc/selinux/config

（2）master端（server1、server5）：yum install fence-virt.x86_64 -y

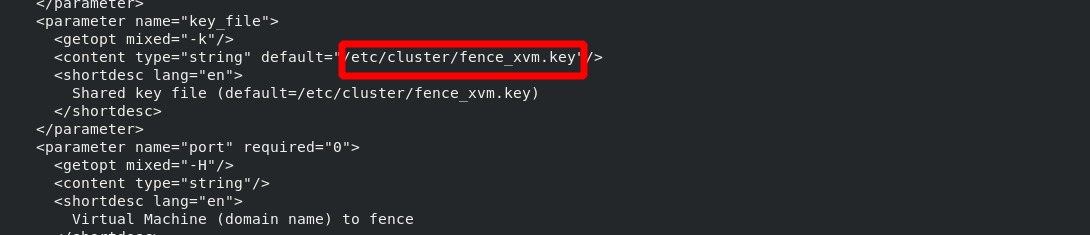

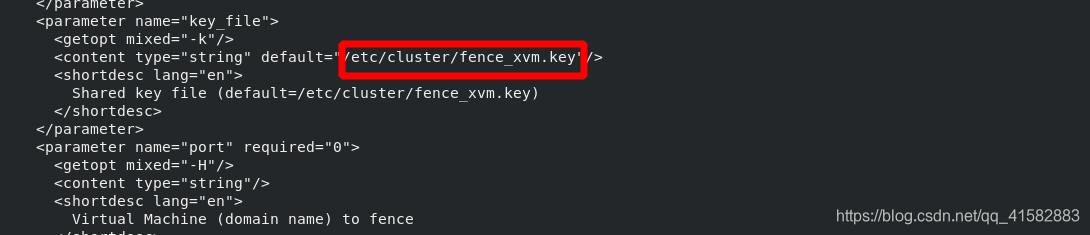

• 查询fence设备的元数据：stonith_admin -M -a fence_xvm

• 在server1和server4中新建目录：mkdir /etc/cluster
• 并将在真实主机创建的认证文件发送到server1和server4中默认key文件存放的的位置

scp root@172.25.12.250:/etc/cluster/fence_xvm.key   /etc/cluster/fence_xvm.key

（3）在pacemaker中添加fence资源

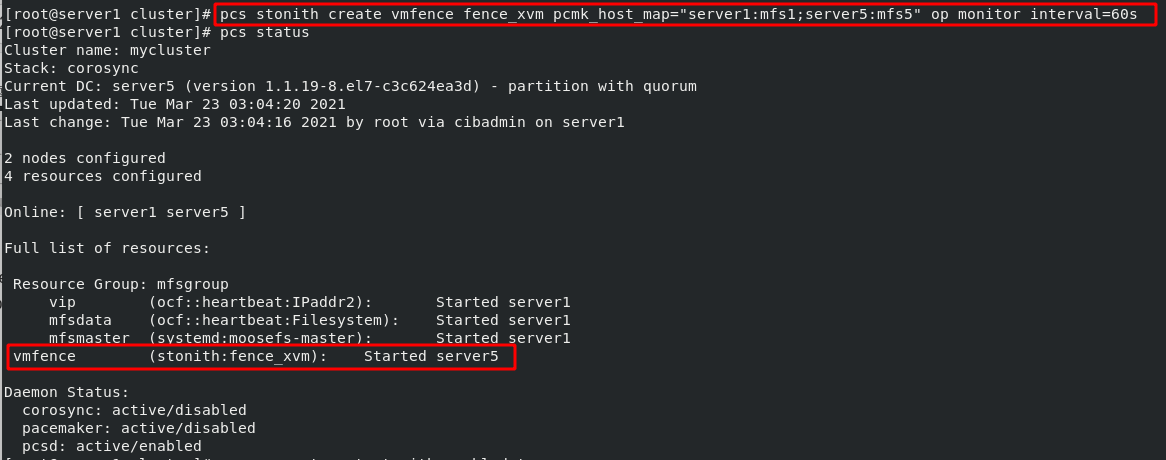

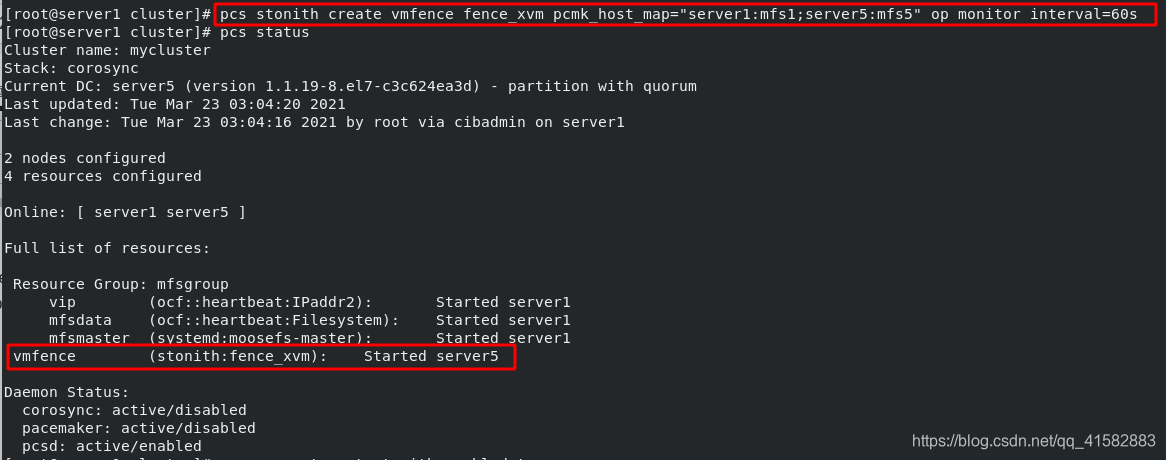

pcs stonith create vmfence fence_xvm pcmk_host_map="server1:mfs1;server5:mfs5" op monitor interval=60s

• 注意： 在做虚拟机名和主机名映射关系时，映射图的顺序：主机名:虚拟机名

（4）启用STONITH组件的功能：

pcs property set stonith-enabled=true

• 验证群集配置信息：

crm_verify -LV

（5）测试：

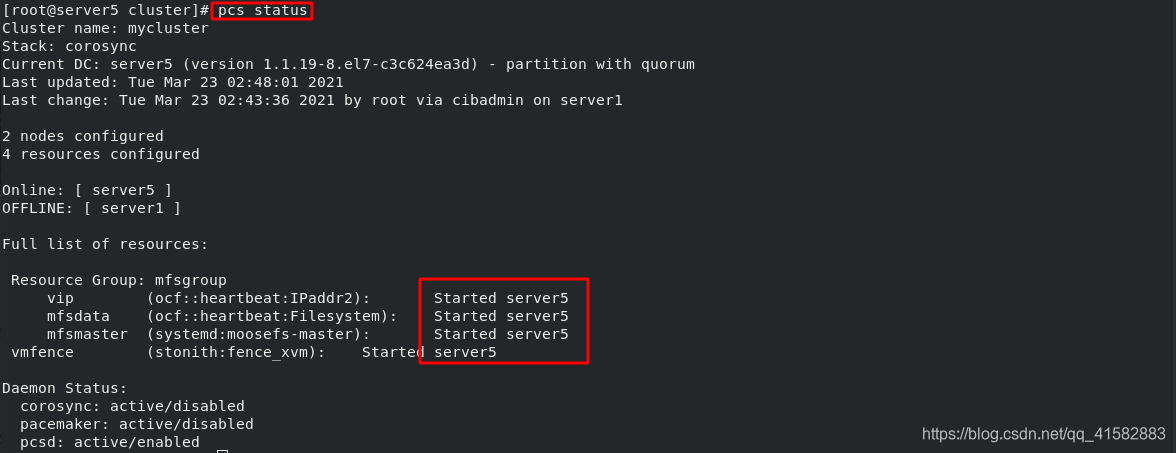

• 内核崩溃（server1）：echo c > /proc/sysrq-trigger
